Prevádzače

Aké prevádzače máme na kótach

Prevádzač (retranslačná stanica) je neobsluhovaná duplexná rádiová stanica, ktorá prijíma signál jednej stanice a vysiela ho na väčšom území. Prvým naším prevádzačom bola amatérska konštrukcia, ktorú postavil OM6AXE a ktorá vznikla pripojením digitálneho modulu k obvodom pôvodne analógového FM prevádzača, pričom možnosť analógovej prevádzky ostala zachovaná. K dvom staniciam Motorola bol pripojený D-STAR nód ON8JL a prepínací obvod, zabezpečujúci pri prítomnosti D-STAR signálu z prijímača alebo zo siete jeho moduláciu vo vysielači. Tento DV/FM prevádzač má uzavretú konštrukciu, originálne bol vybavený interným zdrojom s lineárnou stabilizáciou (04/2023 pri revízii vymenený za profesionálny spínaný), má indikácie zapnutého stavu, batériovej prevádzky, signálu, analógového a digitálneho vysielania a pravdaže nevyhnutné prípojky na antény, napájanie, programovanie staníc a prípojku na Internet. Pri jednej z technických revízií bol na čelný panel namontovaný aj displej z digitálneho nódu. Konštrukcia dostala označenie DMX 4000 F.
Zaujímavosťou je, že všetky obvody zhotovené amatérsky pracujú stále bez porúch, avšak dvakrát už musela byť menená prijímacia rádiostanica kvôli tomu, že sa náhle výrazne rozladila a nebolo možné dosiahnuť jej stabilný kmitočet.

Vonkajší vzhľad prevádzača OM0OAE – typ DMX 4000 F

Na začiatku experimentov s DMR štandardom sme použili továrenský výrobok Hytera RD625. Je to nie veľmi veľká a pomerne kompaktná konštrukcia s výstupným vysokofrekvenčným výkonom až 25W, umožňujúca DV a FM prevádzku, s priestorom na zabudovanie duplexéra a s možnosťou zálohovania napájania batériou. Dodávaný bol buď pre pásmo VHF alebo UHF. Obvodovým riešením, prevedením a parametrami je toto zariadenie na vysokej úrovni. Nasadený je dnes na kótach Martinské hole a Drahošanka. Tento model prevádzača už Hytera nevyrába.

Prevádzač Hytera – typ RD625

Spočiatku boli digitálne prevádzače len na jeden DV protokol – až do zrodu MMDVM (Multi Mode Digital Voice Modem).
Technológiu v ostatných niekoľkých rokoch vymyslela a v rôznych prevedeniach vyrába rádioamatérska komunita a na jej základe sú konštruované multiprotokolové amatérske prevádzače. Takýto prevádzač potrebuje ako obvykle dve analógové stanice vhodné na dátový prenos s rýchlosťou 9,6kb/s. MMDVM modem pozostáva z obvodov na úpravu (filtráciu) signálu, AD a DA prevodníka a pripojený je k mikropočítaču (niektorý z modelov Raspberry Pi) na ovládanie prevádzok a pripojenie do sietí.
Multiprotokolové prevádzače umožňujú spojenie v rôznych digitálnych systémoch a sieťach; prevádzka je časovo zdieľaná, tzn. prevádzač v kľudovom stave možno aktivizovať hociktorým typom digitálneho hlasového formátu, ktorý podporuje (najčastejšie DMR, D-STAR a FUSION); po dobu aktívneho stavu v jednom formáte neakceptuje prichádzajúci signál v inom formáte (ani z rádiovej strany, ani zo siete). Zmena formátu je možná po ukončení vysielania a nejakom ochrannom intervale – časovej premlke (obvykle 15s). MMDVM má od vývojárov licenciu, ktorá dovoľuje jeho použitie len na rádioamatérske účely.

MMDVM modem s Arduino DUE

Náš najnovší prevádzač na Kubínskej holi je založený na tejto technológii. Využívajú sa taktiež dve stanice Motorola a MMDVM modem, ktorý spracúva a prenáša z prijímača do vysielača dátový signál. Samostatný riadiaci obvod prenáša aj analógový signál, čím táto konštrukcia umožňuje dvojmódovú prevádzku s prioritou FIFO (First In – First Out). Použitý AD a DA prevodník Arduino DUE kvôli výkonovým limitom dovoľuje len digitálne prevádzky D-STAR, DMR a Yaesu FUSION. Základ – logiku s MMDVM od OK1ZJV – pre konkrétnu aplikáciu na Kubínsku hoľu do podoby úhľadnej rackovej škatule sfinalizoval OM6AXE. Na čelnom panele sú indikátory PWR, TX a spínač, na zadnej stene konektory pre antény a programovanie staníc a konektor na pripojenie Internetu. Napájanie je externým zdrojom.

Na Kubínskej holi je prevádzač typu AE3D od OK1ZJV, vonkajší dizajn OM6AXE

Z projekčnej kancelárie a konštrukčnej dielne OM6AXE pochádza nový model prevádzača s typovým označením DMX 5000 (v prevedení LITE – 1U a bez displeja), vyrobený ku koncu roka 2023. V súčasnosti prebiehajú jeho overovacie skúšky. Signál je možné zachytiť v Žiline a blízkom okolí (prevádzač OM0OAA).

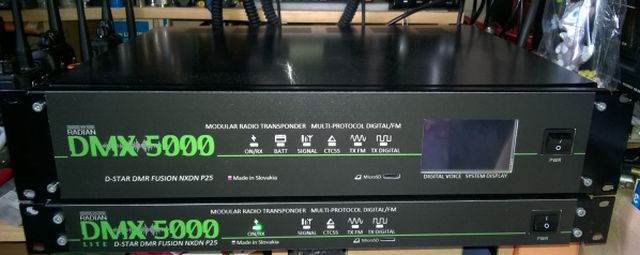

Prevádzač typu DMX 5000 LITE

Pri výstavbe našich retranslačných staníc venujeme pozornosť požiadavke zaistenia ich funkčnosti po určitú dobu aj v prípade poruchy v dodávke elektrickej energie – kvôli potrebe použitia pre účely Rádioamatérskej tiesňovej služby A.R.E.S. Štyri prevádzače majú preto zálohované napájanie (na aspoň 24 hodín prevádzky).
